نبذة عامة
مع الارتفاع العالمي في بناء مراكز بيانات الذكاء الاصطناعي وترويج شركة NVIDIA لبنية طاقة التيار المستمر عالي الجهد 800 فولت، أصبحت أنظمة مراقبة توصيلات التيار المستمر 800 فولت المعيار الجديد لتوزيع طاقة الذكاء الاصطناعي من الجيل التالي.
يشهد الشرق الأوسط تسارعاً في نشر البنية التحتية للذكاء الاصطناعي - فقد كشفت الإمارات العربية المتحدة عن مجمع للذكاء الاصطناعي بقدرة 5 جيجاوات، وأعلنت المملكة العربية السعودية عن مركز بيانات نيوم للذكاء الاصطناعي بتكلفة 5 مليارات دولار.
تم تصميم هذا الحل خصيصًا لبنية الطاقة ذات القضبان الصغيرة DC 800V، مما يتيح مراقبة كهربائية شاملة من المغذي إلى نقطة التفرع.
الألم والقيمة
نقاط ضعفك
تُؤدي رفوف الذكاء الاصطناعي عالية الكثافة إلى زيادة الطلب على الطاقة بشكل غير مسبوق، ومع ذلك لا تزال الحالة العامة لنظام توزيع الطاقة عبر الحافلات غير معروفة، مع عدم وجود إمكانية للإنذار المبكر في الوقت الفعلي.
يلزم وجود عدادات متعددة لمراقبة الجهد والتيار ودرجة الحرارة والتسرب بشكل منفصل، مما يؤدي إلى ارتفاع التكاليف وتعقيد إدارة الموردين.
تنتشر صناديق التوصيل المتعددة على نطاق واسع، كما أن الكابلات معقدة، ويصعب تحديد موقع الأعطال في عمليات النشر واسعة النطاق.
قيمة الأكريل لدينا
يوفر نظام AMB100-D-HV نظامًا رباعيًا في واحد "للمراقبة والتحليل والتحذير وتحديد الموقع"، مما يوفر شفافية شاملة من المغذي إلى نقطة التفرع ويتيح التنبؤ بالمخاطر.
يدمج جهاز AMB100-D-HV جميع الوظائف (الجهد والتيار والطاقة والطاقة ودرجة الحرارة NTC 4× وتسرب 2× وDI 4× وDO 4×) - عملية شراء واحدة.
يدعم أوضاع الشبكات المحلية (LAN) و RS485 وشبكات التكرار الحلقي، ويتكيف بمرونة مع سيناريوهات النشر المختلفة من أجل اتصال موثوق وقابل للصيانة.
الحلول
نظام مراقبة قنوات التوزيع الكهربائية ذات الجهد العالي 800 فولت لأنظمة نقل البيانات التلقائية
طبقة الجهاز
تُثبّت أجهزة AMB100-D-HV في صناديق التغذية وصناديق التفرع، حيث تقوم بجمع بيانات الجهد والتيار والطاقة والقدرة ودرجة الحرارة (NTC) ذات 4 قنوات، وتسرب التيار (قناتان)، و4 مخارج رقمية (DI)، و4 مخارج رقمية (DO). يتميز كل جهاز بواجهتي LAN وواجهتي RS485.
طبقة الشبكة
يدعم ثلاثة أوضاع للشبكات:
(1) تجميع البيانات في اتجاه المصب عبر الشبكة المحلية - سرعة عالية، مناسبة لصناديق التوصيل واسعة النطاق؛
(2) تجميع البيانات في اتجاه المصب RS485 - منخفض التكلفة، متوافق مع المعدات القديمة؛
(3) التكرار الحلقي RS485 - الإصلاح الذاتي عند فشل الرابط، وهو مثالي للأحمال الحرجة.
طبقة الإدارة
يقوم صندوق التغذية بتجميع البيانات من جميع صناديق التوصيل عبر منفذ LAN2 أو RS485-2 إلى نظام مراقبة البيئة (EMS). يدعم بروتوكول Modbus TCP/RTU، وخادم الويب HTTP، ومزامنة الوقت NTP، وواجهة المستخدم الرسومية المحلية عبر منفذ LAN3.
يوفر جهاز AMB100-D-HV مراقبة شاملة وموثوقة ومرنة لأنظمة ناقل التيار المستمر 800 فولت، ويدعم بشكل كامل أوضاع الشبكات الثلاثة لنشر مراكز بيانات الذكاء الاصطناعي.
الشبكات

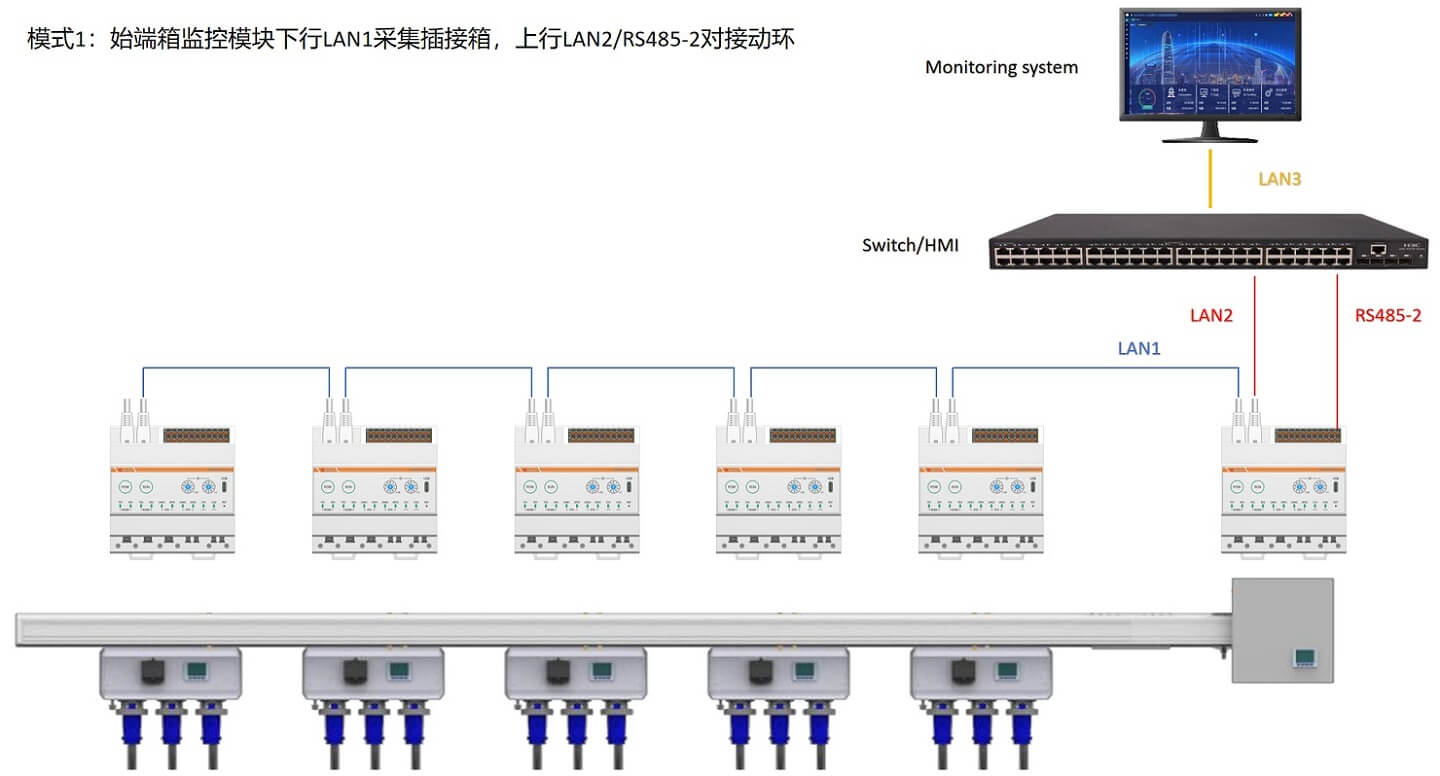

01. إيثرنت عالي السرعة + منفذان علويان
التطبيق : مراكز البيانات الجديدة التي تحتوي على العديد من صناديق التوصيل (>32)، والتي تتطلب تحديثًا سريعًا للبيانات (≤1 ثانية)؛ يحتاج نظام مراقبة البيئة إلى كل من واجهات IP والواجهات التسلسلية.
متطلبات صندوق التوصيل : يجب أن يحتوي كل جهاز صندوق توصيل على منفذ إيثرنت (يحتوي AMB100-D-HV على منفذي LAN).
الكابلات : كابل الشبكة، ≤100 متر لكل جزء، ويمكن تمديده عبر المحولات.
عالية السرعة
وصلة مزدوجة
التوسع السهل
بروتوكول مختلط
02. RS485 التقليدي + منفذان علويان
التطبيق : مشاريع التحديث التي تحتوي على العديد من صناديق التوصيل RS485 الموجودة، وميزانية محدودة، وحساسية منخفضة لسرعة التدفق.
متطلبات صندوق التوصيل : يحتاج كل جهاز صندوق توصيل إلى منفذ RS485 واحد فقط (يحتوي الجهاز على منفذي RS485، استخدم واحدًا فقط).
التوصيلات : زوج ملتوي، بحد أقصى 1200 متر، توصيل متسلسل.
منخفضة التكلفة
المسافة الطويلة
الكابلات البسيطة
مناسب للإرث

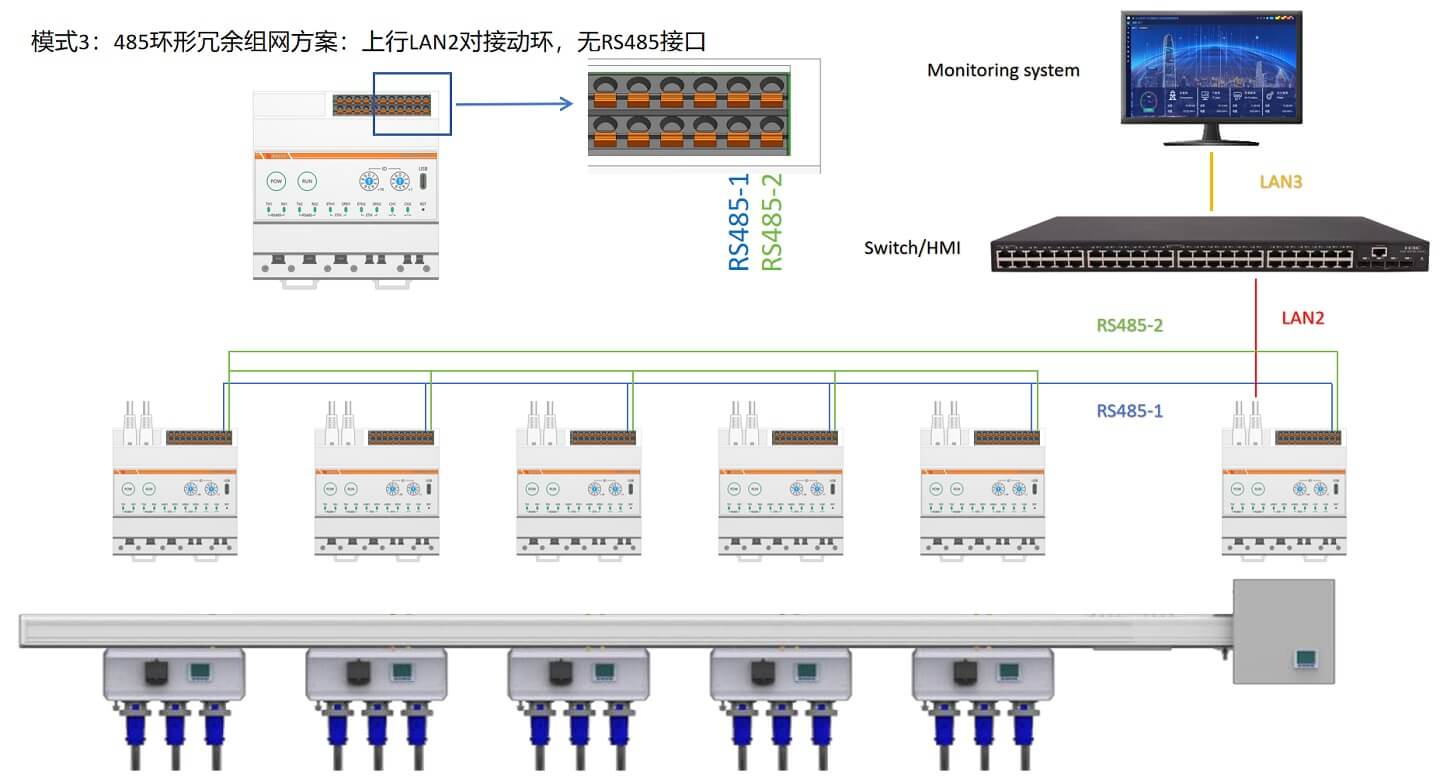

03. حلقة RS485 زائدة + اتصال IP فقط في اتجاه المنبع
الأهداف: أعطال وميض القوس الكهربائي المفاجئ داخل الخزانة.
التطبيق : دوائر الحمل الحرجة (مثل مجموعات تدريب الذكاء الاصطناعي، ومعدات الشبكة الأساسية) التي تتطلب موثوقية عالية للغاية لرابط الاتصال، ولا يُسمح بوجود نقطة فشل واحدة، ونظام مراقبة البيئة قائم بالكامل على بروتوكول الإنترنت.
متطلبات صندوق التوصيل : يستخدم كل جهاز صندوق التوصيل كلا منفذي RS485 (واحد للإدخال، وواحد للإخراج) لتشكيل حلقة مادية.
التوصيلات : يجب توصيل RS485-1 و RS485-2 بشكل منفصل لتشكيل حلقة؛ الأمر أكثر تعقيدًا بعض الشيء، لكن وقت الإصلاح الذاتي للأعطال هو بالمللي ثانية.
التكرار الدائري
شفاء النفس
الموثوقية العالية
عناوين IP فقط
سيناريوهات التطبيق
مجمع ستارجيت للذكاء الاصطناعي في أبوظبي بقدرة 5 جيجاواط (أول 200 ميجاواط في عام 2026). يوفر حلنا رؤية فورية لخطوط نقل التيار المستمر بجهد 800 فولت لمجموعات وحدات معالجة الرسومات الضخمة، مما يمنع حدوث أي انقطاع في الخدمة.
مصنع الذكاء الاصطناعي التابع لنيوم بقدرة 1.5 جيجاواط مع نظام داتا فولت (2028). تستهدف مبادرة هيومان الوصول إلى قدرة 1.9 جيجاواط بحلول عام 2030. يوفر نظام مراقبة خطوط النقل المتكامل موثوقية عالية للذكاء الاصطناعي السيادي.
تواجه مراكز البيانات القديمة في منطقة الخليج قيودًا على سعة الطاقة. يدعم جهاز AMB100-D-HV تجميع البيانات عبر بروتوكول RS485 لضمان انتقال سلس وفعال من حيث التكلفة دون الحاجة إلى إصلاح شامل.
تُعدّ دبي وأبوظبي من أبرز أسواق مراكز البيانات. وتتطلب مناطق الجيل الخامس الجديدة للصناعة 4.0 في قطر والسعودية مراقبة طاقة موثوقة وصغيرة الحجم، وتتناسب أنماط الشبكات المرنة لدينا معها تماماً.
اجعل القوة مرئية، والمخاطر قابلة للتنبؤ، والتشغيل والصيانة ذكيين.
تواصل معنا لبناء منتجك المخصص عالي الموثوقية
حلول مراقبة مسارات التوزيع الكهربائي بجهد 800 فولت تيار مستمر.
